SPL800

鉆機概述

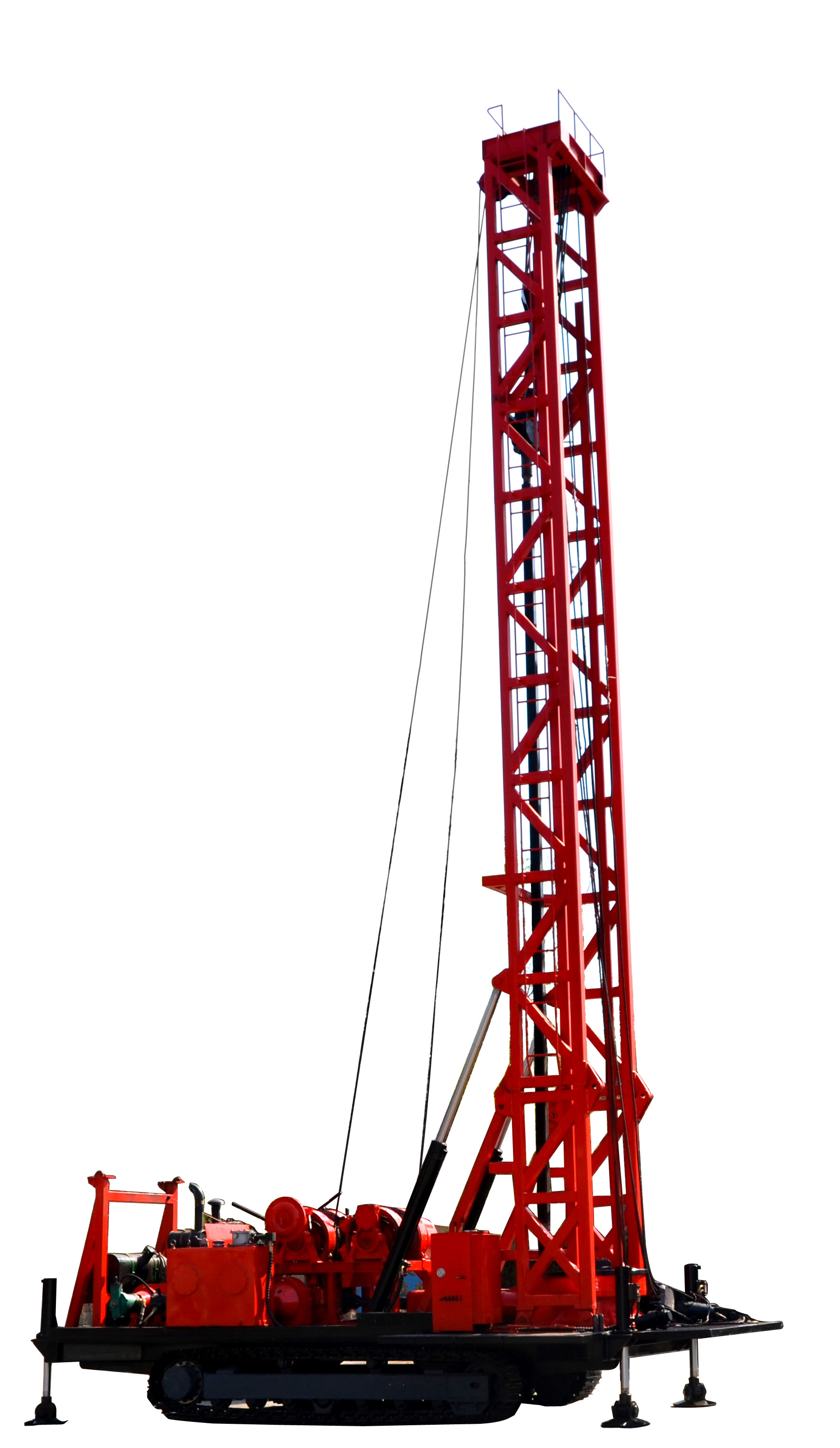

SPL800鉆機是裝在履帶底盤上的轉盤式水井鉆機，可自行移動，方便短距離移動孔位。該鉆機配有液壓起落的K型鉆塔，起落塔方便。鉆機底座配有4個液壓支腿，便于鉆機的調平、提高鉆機工作的穩定性。和散裝水井鉆機相比，大大縮短了開鉆的準備時間。配備同規格的雙卷揚機系統，加接鉆桿時間大幅縮短。

鉆機適用于第四紀中、細顆粒地層及一般軟巖石層鉆孔。

主要特點

SPL800鉆機是裝載在履帶底盤上、轉盤式、機械傳動、機械操縱鉆機。它具有以下特點：

1、雙卷揚機、轉盤式鉆機，履帶行走，配有K型鉆塔，塔機一體，整體性好，方便短距離移動孔位。

2、擰卸鉆桿方便。雙卷揚、雙滑車，一個卷揚用于吊水龍頭和主動鉆桿懸掛在讓位滑道內，讓出孔口位置；另一個卷揚用于擰卸機下鉆桿。K型鉆塔，讓位滑道，解決主動鉆桿放置，實現塔上無人作業，大大提高加接鉆桿的效率。

3、孔口操作方便�？卓谇懊婧妥笥覀�(cè)面安裝操作平臺，操作空間大。平臺前安裝滑道，方便接卸鉆桿。

4、鉆塔可折疊，方便運輸及穩定行走。

5、機械擰卸鉆桿，配備了液壓動力鉗，在長時間提下鉆具時使用液壓動力鉗擰卸鉆桿，也可以用轉盤撞擊擰卸鉆具，可減少鉆桿絲扣的磨損，降低勞動強度。

技術參數

3.1 鉆井深度           800    500

3.2 鉆桿直徑         ∮89   ∮114

3.3 轉盤

3.3.1 型式               撥杠式帶孔口板

3.3.2 通孔直徑       ∮435

3.3.3 扭矩(kN.m)         5.02；2.81；1.57

3.3.4 轉速(r/mim)正反    56；  100；  180

3.4 前卷揚機

3.4.1 型式：行星式卷揚機

3.4.2 單繩提升能力(kN)            40；   20；   11

3.4.3 單繩提升速度(第三層)(m/s)   0.89； 1.57； 2.82

3.4.4 卷筒直徑               ∮350

3.4.5 鋼絲繩直徑             ∮19.5

3.4.6 鋼絲繩容量               100

3.5 后卷揚機

3.5.1 型式：行星式卷揚機

3.5.2 單繩提升能力(kN)        40；   20；   11；  7.5

3.5.3 單繩許用提升速度(m/s)   0.89； 1.57； 2.82；4.02

3.5.5 卷筒直徑           ∮350

3.5.6 鋼絲繩直徑         ∮19.5

3.5.7 鋼絲繩容量          100

3.6   鉆塔

3.6.1 型式：                 K 形鉆塔

3.6.2 名義高度            12.6

3.6.3 額定負荷能力(kN)       250

3.6.4 起落塔方式             油缸起落

3.7 水龍頭

3.7.1 通徑                ∮70

3.7.2 高壓膠管通徑        ∮64 ( 2 1/2" )

3.7.3 負荷能力(kN)            360

3.8 游動滑車(2個)

3.8.1 型式                    3×3

3.8.2 負荷能力(kN)            180

3.9 鉆桿

3.9.1 主動鉆桿      108×108(方)×8000

3.9.2 孔內鉆桿      ∮89×6500 (用戶自備)

3.10 動力機             柴油機  WP4G80E231 60kW/r/min   濰柴

3.11 油泵               軸向柱塞泵   80YCY14-1B

80 ml/r

3.12 履帶底盤

爬坡能力          12度

行走速度          1.19 / 2.38 km/h

履帶底盤重量      3.2t

3.13 運輸狀態尺寸      10900mm×2500mm×3310mm

工作狀態尺寸      6680mm×2500mm×13740mm

3.14 整機質量       14
